用戶酒店內話云平臺系統——SOC8000PBX應用方案

發表時間：2021年06月02日瀏覽量：








01



用戶需求



根據目前了解的情況，客戶大概需求如下：

要求接入800路直線，2000門分機，中繼接口為運營商2M中繼線路（27條E1），為客戶行政辦公使用。要求使用數字程控交換設備。

02



方案設計



根據客戶需求結合以往的工作經驗，本方案以實現傳統電話業務功能為基礎，結合IP網絡發展為業務核心，以一體化、智能化、便捷化管理為設計理念、VPN組網網、程控交換系統、統一電話管理等多個應用模塊，實現語音系統多元化管理。為保證金傳統語音電話功能，本次方案采用SOC8000PBX為系統核心交換。



03

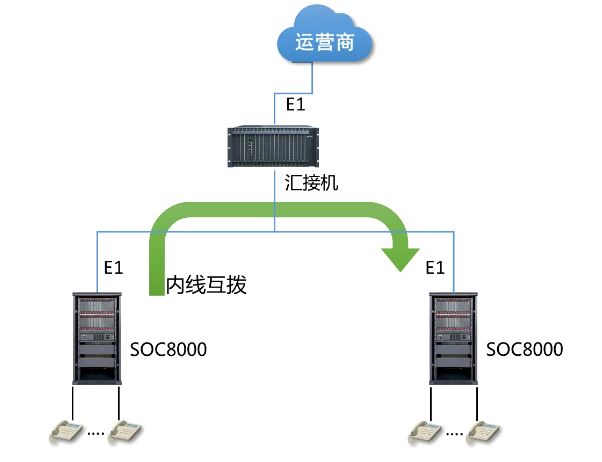

組網拓撲圖



用戶需求2000門固話及27條E1中繼，由于傳統固話的限制，為用戶配置兩臺SOC8000PBX設備滿足2000用戶需求，并留有部分擴容槽位。另外配置一臺SOC8000匯接機設備，提供27條E1做外線中繼，并連接兩臺PBX設備。

圖片



04



組網說明



1.用戶主樓中心機房配置一臺SOC8000匯接機設備與兩臺SOC8000PBX設備，通過數字中繼進行相互對接；
2.SOC8000匯接機設備提供2M數字中繼對接運營商直線線路，同時連接兩臺PBX設備；
3.用戶機房管理員可在任意可聯網主機登錄設備程控軟件界面配置設備，管理員權限賬號登錄可劃分統一分配的分機號碼，實現各樓分機集中管理，包括錄音、計費、系統用戶權限、通話記錄等實現總部統一管理查詢。



05

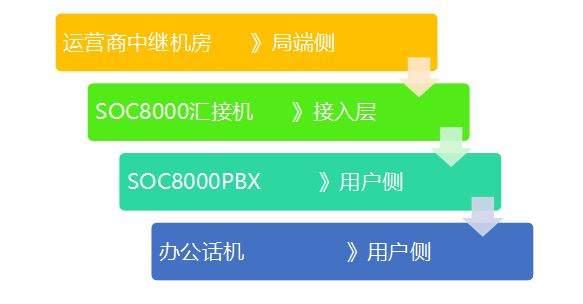

系統架構







06



設備配置清單



圖片



07

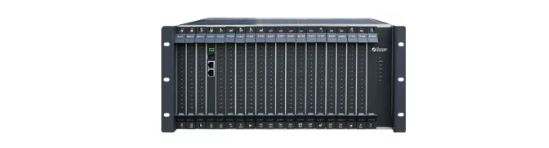

設備簡介



圖片

用戶+中繼容量：

單框最大支持256線，通過模塊堆疊，單機容量最大可擴展為1536線，所有板卡槽位任意混插，以16單元擴展；

VOIP接口：

設備最大支持2塊VOIP板，單板提供2個自適應10/100M以太網口(WAN和LAN)，單板支持36、54路、160路語音通道可供選擇。

內框尺寸：

19英寸標準機框5U高，450mm×300mm×215mm

機柜尺寸：

60cm×60cm×120cm
60cm×60cm×160cm
60cm×60cm×180cm
60cm×60cm×200cm



08



系統特點



功能齊全，組網能力強

1.具有用戶交換機的全部功能和許多獨特的新業務功能。

2.可以在模擬網、數字網和數?；旌暇W(wǎng)中使用。

3.中繼接口豐富。中繼接口有IP、（E1）、環路中繼、載波中繼、E&M中繼、磁石中繼、STM-1（155M）光纖接口等，各種接口之間可匯接組網。

4.E1支持多種信令，如NO.7、NO.1、PRI、R2等。

5.用戶和環路中繼槽位兼容，兩者容量可以任意配置，實現板卡混插。
